Pompy odśrodkowe są szeroko stosowane w różnych gałęziach przemysłu ze względu na ich wydajność, niezawodność i wszechstronność. Jako dostawca pomp odśrodkowych mam dogłębną wiedzę na temat tych pomp i ich głównych komponentów. Na tym blogu omówię kluczowe części pompy odśrodkowej, wyjaśniając ich funkcje i znaczenie.
1. Wirnik
Wirnik jest prawdopodobnie najważniejszym elementem pompy odśrodkowej. Jest to urządzenie obrotowe z łopatkami, których zadaniem jest przenoszenie energii z silnika na pompowaną ciecz. Kiedy wirnik się obraca, wytwarza siłę odśrodkową, która wyrzuca płyn na zewnątrz ze środka wirnika.
Istnieją różne typy wirników, w tym wirniki otwarte, półotwarte i zamknięte. Otwarte wirniki mają łopatki odsłonięte z jednej strony i nadają się do tłoczenia cieczy zawierających duże cząstki stałe lub materiały włókniste. Wirniki półotwarte mają tylną osłonę, która zapewnia lepszą wydajność i jest często stosowana w zastosowaniach, w których płyn zawiera pewne ciała stałe. Z drugiej strony, zamknięte wirniki mają osłony po obu stronach łopatek, co zapewnia najwyższą wydajność i są powszechnie stosowane do czystych płynów.
Konstrukcja wirnika, taka jak liczba łopatek, ich kształt i średnica wirnika, ma znaczący wpływ na wydajność pompy. Większa średnica wirnika zazwyczaj powoduje wyższe natężenia przepływu i ciśnienia, podczas gdy liczba i kształt łopatek wpływa na wydajność i zdolność do obsługi różnych rodzajów płynów.
2. Obudowa
Obudowa pompy odśrodkowej otacza wirnik i kieruje przepływem cieczy. Ma dwie główne funkcje: zbiera płyn odprowadzany z wirnika i przekształca energię kinetyczną płynu w energię ciśnienia.
Istnieją dwa popularne typy obudów: obudowy spiralne i obudowy dyfuzorów. Obudowa spiralna ma komorę w kształcie spirali, której pole przekroju poprzecznego stopniowo zwiększa się w miarę przemieszczania się płynu z wylotu wirnika. Taka konstrukcja umożliwia stopniowe zwalnianie płynu, przekształcając jego energię kinetyczną w energię ciśnienia. Obudowy spiralne są proste w konstrukcji i są szeroko stosowane w wielu pompach odśrodkowych.
Z drugiej strony obudowy dyfuzorów wykorzystują szereg nieruchomych łopatek do prowadzenia płynu i przekształcania jego energii kinetycznej w energię ciśnienia. Pompy dyfuzorowe są często używane w zastosowaniach, w których wymagana jest wysoka wydajność i praca pod wysokim ciśnieniem, npWielostopniowa pompa odśrodkowa.
3. Wał
Wał jest elementem obrotowym łączącym wirnik z silnikiem. Przenosi moment obrotowy z silnika na wirnik, umożliwiając obrót wirnika. Wał musi być wystarczająco mocny, aby wytrzymać siły powstające podczas pracy, w tym ciężar wirnika, siły odśrodkowe oraz wszelkie naprężenia zginające i skręcające.
Wały są zwykle wykonane z materiałów o wysokiej wytrzymałości, takich jak stal nierdzewna lub stal węglowa. Są one również precyzyjnie obrobione, aby zapewnić prawidłowe dopasowanie do wirnika i silnika. Dodatkowo wał jest podparty na łożyskach, co zmniejsza tarcie i zapobiega nadmiernym wibracjom.
4. Łożyska
Łożyska służą do podparcia wału i umożliwiają jego płynne obracanie się. W pompach odśrodkowych stosuje się dwa główne typy łożysk: łożyska toczne i łożyska ślizgowe.
Łożyska toczne – takie jak łożyska kulkowe i wałeczkowe wykorzystują elementy toczne (kulki lub rolki) w celu zmniejszenia tarcia pomiędzy wałem a obudową łożyska. Są łatwe w montażu i konserwacji oraz nadają się do zastosowań wymagających dużych prędkości. Z drugiej strony łożyska ślizgowe wykorzystują cienką warstwę smaru pomiędzy wałem a powierzchnią łożyska. Są cichsze i wytrzymują większe obciążenia, ale wymagają dokładniejszego ustawienia i odpowiedniego smarowania.
Właściwe smarowanie łożysk jest niezbędne dla zapewnienia ich długotrwałej wydajności. Smary zmniejszają tarcie, odprowadzają ciepło i zapobiegają korozji. Rodzaj użytego smaru zależy od warunków pracy pompy, takich jak temperatura, prędkość i obciążenie.
5. Uszczelki
Uszczelki służą do zapobiegania wyciekom pompowanej cieczy z pompy. Istnieją dwa główne typy uszczelek stosowanych w pompach odśrodkowych: uszczelnienia dławnicowe i uszczelnienia mechaniczne.

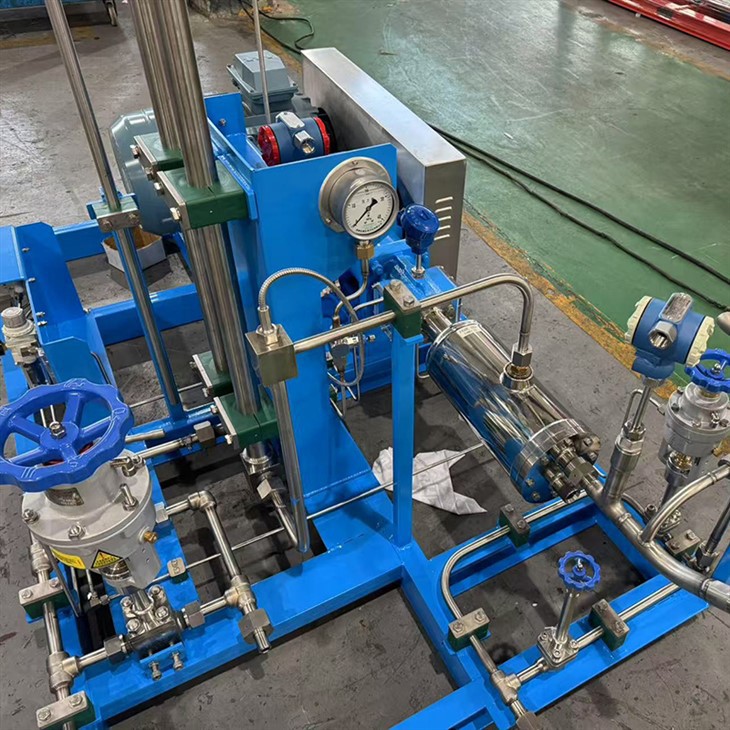

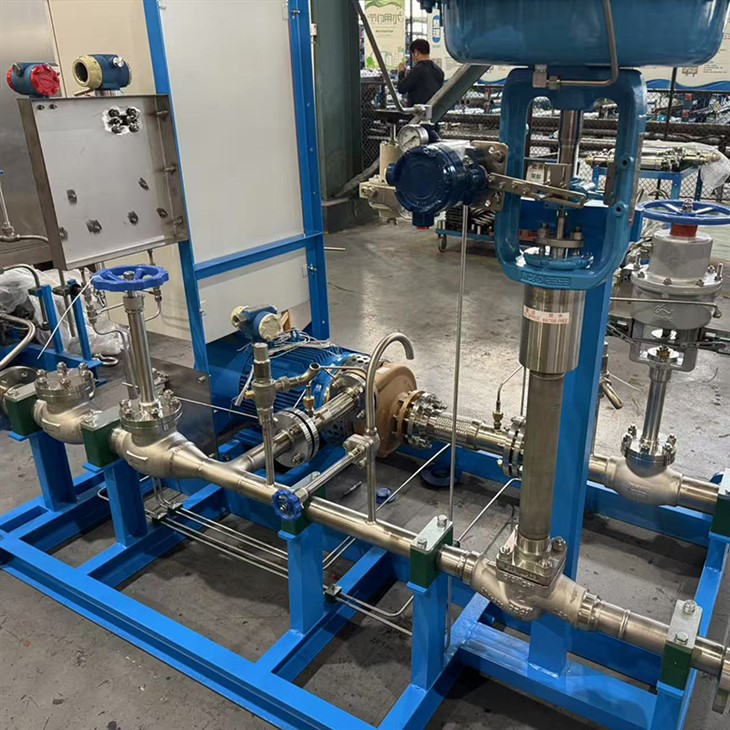

Uszczelnienia uszczelnień składają się z miękkiego materiału, takiego jak grafit lub azbest, który jest upakowany wokół wału w celu utworzenia uszczelnienia. Są stosunkowo niedrogie i łatwe w montażu, ale wymagają regularnej regulacji i konserwacji, aby zapobiec wyciekom. Z drugiej strony uszczelnienia mechaniczne wykorzystują parę płaskich powierzchni (powierzchni uszczelniających), które są utrzymywane razem za pomocą sprężyny lub ciśnienia hydraulicznego. Zapewniają bardziej niezawodne i szczelne uszczelnienie i są powszechnie stosowane w zastosowaniach, w których wymagana jest praca pod wysokim ciśnieniem i w wysokiej temperaturze, np.Płoza pompy odśrodkowej wysokiego ciśnienia.
6. Silnik
Silnik jest źródłem zasilania pompy odśrodkowej. Zapewnia energię mechaniczną niezbędną do obracania wirnika. Silniki elektryczne są najczęściej stosowanym typem silników w pompach odśrodkowych, ponieważ są wydajne, niezawodne i łatwe w sterowaniu.
Moc znamionowa silnika zależy od wymagań pompy, takich jak natężenie przepływu, ciśnienie i wydajność. Większa pompa o większym przepływie i ciśnieniu będzie wymagała mocniejszego silnika. Ponadto silnik musi być odpowiednio zwymiarowany i wybrany tak, aby mógł działać w zakresie swojej mocy znamionowej i zapewniał moment obrotowy niezbędny do napędzania wirnika.
7. Płyta bazowa
Płyta podstawy jest elementem konstrukcyjnym podtrzymującym pompę i silnik. Zapewnia stabilną podstawę dla pompy i pomaga w wyrównaniu pompy i silnika. Płyta podstawy jest zwykle wykonana ze stali i ma za zadanie pochłaniać wibracje powstające podczas pracy.
W niektórych przypadkach płyta podstawy może również zawierać osłonę sprzęgła chroniącą sprzęgło pomiędzy pompą a silnikiem. Dobrze zaprojektowana płyta bazowa zapewnia prawidłowe ustawienie i działanie pompy i silnika, zmniejszając ryzyko przedwczesnego zużycia i awarii.
8. Sprzęgło
Sprzęgło służy do połączenia wału pompy z wałem silnika. Przenosi moment obrotowy z silnika na pompę, pozwalając jednocześnie na pewną niewspółosiowość pomiędzy dwoma wałami. Istnieją różne typy sprzęgieł, w tym sprzęgła elastyczne i sprzęgła sztywne.
Sprzęgła elastyczne mogą kompensować niewielkie przesunięcia kątowe, równoległe i osiowe pomiędzy pompą a wałami silnika. Są powszechnie stosowane w pompach odśrodkowych w celu zmniejszenia naprężeń na wałach i łożyskach spowodowanych niewspółosiowością. Z drugiej strony sprzęgła sztywne zapewniają solidne połączenie pomiędzy dwoma wałami i są stosowane, gdy wymagane jest precyzyjne ustawienie.
Zastosowania i rozważania
Pompy odśrodkowe są wykorzystywane w szerokim zakresie zastosowań, w tym w zaopatrzeniu w wodę, oczyszczaniu ścieków, przetwarzaniu chemicznym, produkcji ropy i gazu oraz wytwarzaniu energii. Każde zastosowanie ma swoje specyficzne wymagania, takie jak rodzaj pompowanej cieczy, natężenie przepływu, ciśnienie i temperatura.
Przy wyborze pompy odśrodkowej ważne jest, aby wziąć pod uwagę właściwości płynu, takie jak jego lepkość, gęstość i korozyjność. Na przykład, jeśli płyn jest bardzo lepki, do osiągnięcia pożądanego natężenia przepływu i ciśnienia może być wymagana pompa o większej średnicy wirnika lub wirniku o innej konstrukcji. Jeżeli ciecz jest żrąca, elementy pompy muszą być wykonane z materiałów odpornych na korozję, takich jak stal nierdzewna lub tworzywo sztuczne.
Ponadto warunki pracy, takie jak temperatura i ciśnienie, również wpływają na dobór pompy. W przypadku zastosowań wysokotemperaturowych mogą być wymagane specjalne uszczelnienia i łożyska, aby zapewnić prawidłowe działanie pompy. Do zastosowań wysokociśnieniowych, aPłoza pompy odśrodkowej wysokiego ciśnienialub pompa wielostopniowa może być bardziej odpowiednia.
Wniosek
Jako dostawca pomp odśrodkowych rozumiem znaczenie każdego elementu pompy odśrodkowej. Wirnik, obudowa, wał, łożyska, uszczelki, silnik, płyta podstawy i sprzęgło współpracują ze sobą, aby zapewnić wydajną i niezawodną pracę pompy. Rozumiejąc funkcje i właściwości tych komponentów, można podjąć świadomą decyzję przy wyborze pompy odśrodkowej do konkretnego zastosowania.
Jeśli potrzebujesz pompy odśrodkowej do swojego projektu, niezależnie od tego, czy jest toWielostopniowa pompa odśrodkowa, APłoza pompy odśrodkowej wysokiego ciśnienialubOdśrodkowa pompa transferowa, skontaktuj się z nami, aby uzyskać więcej informacji i omówić swoje wymagania. Naszym celem jest dostarczanie wysokiej jakości pomp odśrodkowych i doskonałej obsługi klienta.
Referencje
- Karassik, IJ, Messina, JP, Cooper, PT i Heald, CC (2008). Podręcznik pompy. McGraw-Wzgórze.
- Stepanoff, AJ (1957). Pompy odśrodkowe i osiowe: teoria, konstrukcja i zastosowanie . Johna Wileya i synów.
